Materialsparend und robust

Nagelplatten

Die MiTek Nagelplatte ist ein modernes Verbindungselement und seit vielen Jahren weltweit an der Spitze zur Fertigung von wirtschaftlichen Ingenieur-Holzbau-Konstruktionen in jeder Form.

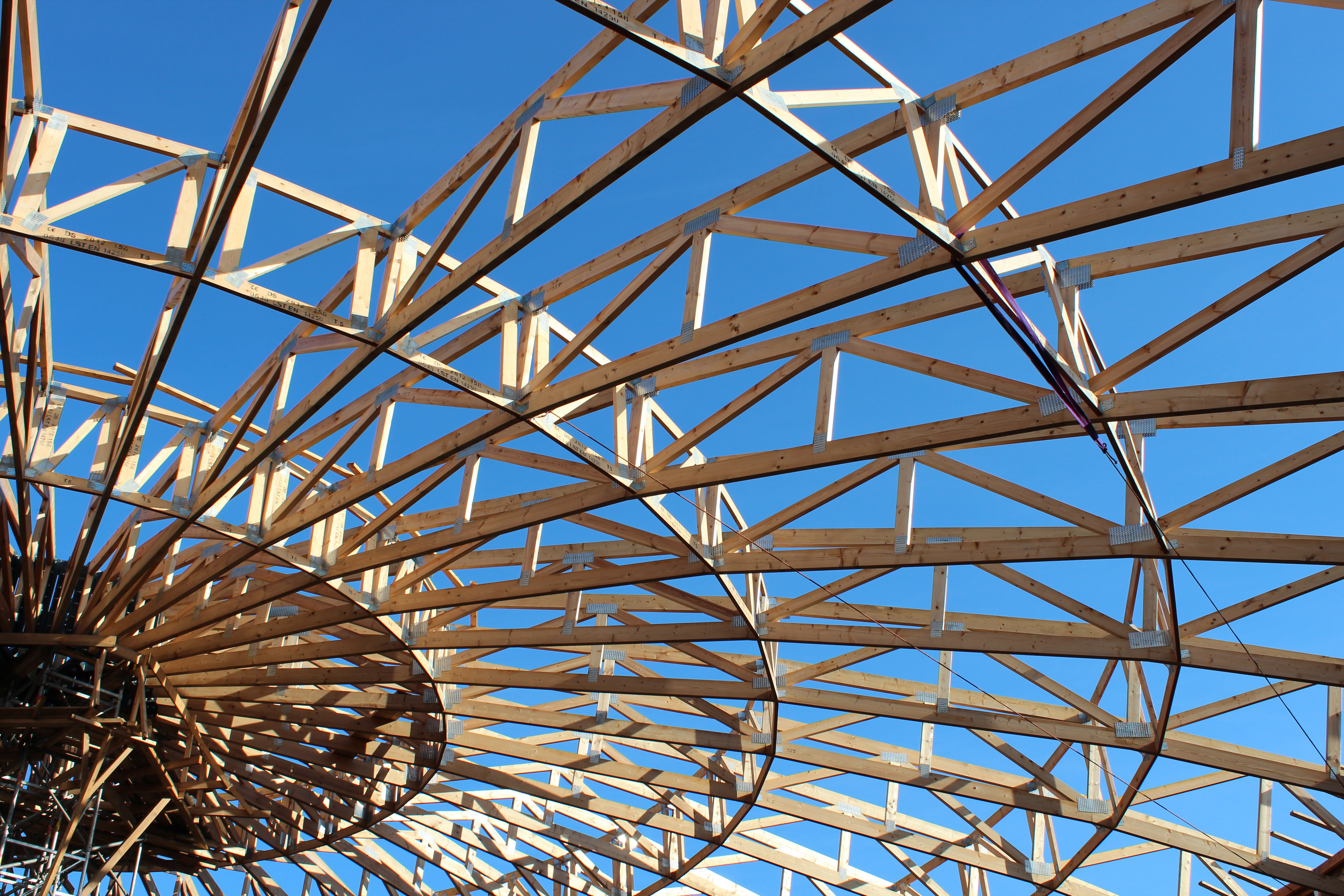

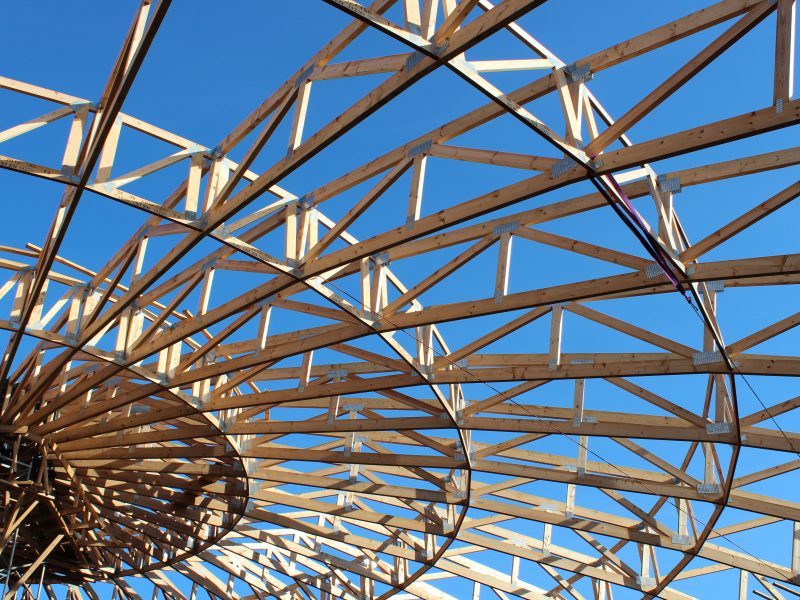

Es handelt sich bei einer Nagelplatte um ein Stahlblech (verzinkt oder Edelstahl) mit einseitig ausgestanzten Nägeln. Um ein Tragwerk als Nagelplattenbinder anzufertigen, werden an jedem Knotenpunkt, an dem Fachwerkstäbe zusammentreffen, paarweise Nagelplatten eingepresst, so dass starke Verbindungen entstehen.
Die Nagelplattenbinderbauweise ist eine effiziente Verbindung von Holz und Metall.

MiTek Industries GmbH in Deutschland bietet eine Reihe von Nagelplatten an:
Die Plattentypen reichen von der üblichen M20H (verzinktes, 1 mm dickes Blech) bis hin zu größeren Dicken wie die GN14 (verzinktes, 2 mm dickes Stahlblech) für eine noch stärkere Verbindung.
Unsere leistungsstarke Bemessungssoftware PAMIR analysiert die Kräfte, die durch jeden Knoten und durch jede Faser im Dachtragwerk oder Deckenträger verlaufen. Unter Berücksichtigung aller unterschiedlicher Lastfälle werden Anschlüsse mit Nagelplatten für jeden Knoten bemessen.

Aktuelle Bauartgenehmigungen

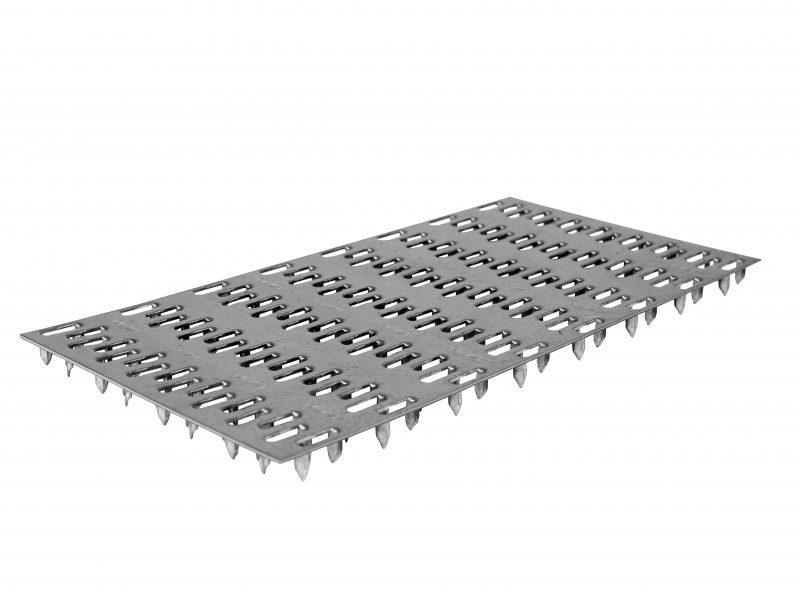

Nagelplatte M20H

Eigenschaften:
  • Dicke 1.0 mm
  • Nagellänge 8.3 mm
  • Stahl S350GD + Z275

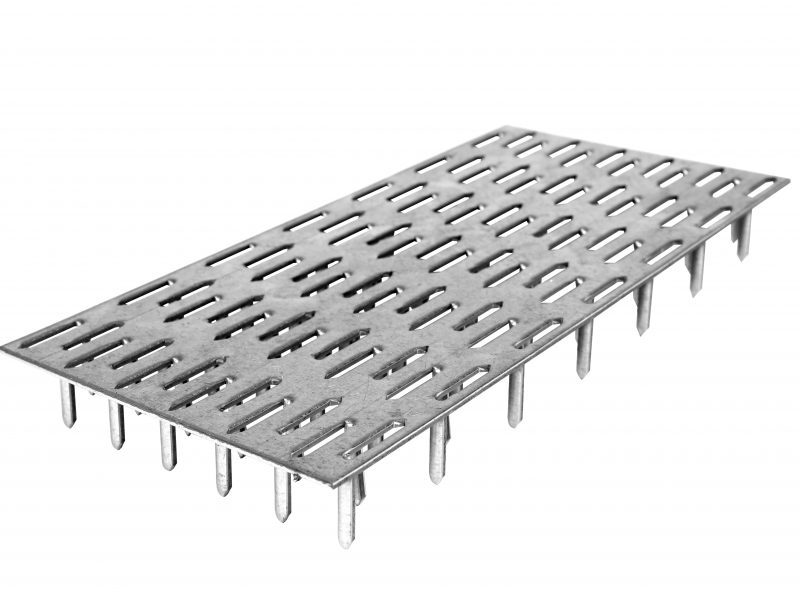

Nagelplatte GN14

Eigenschaften:
  • Dicke 2.0 mm
  • Nagellänge 20.8 mm
  • Stahl S280GD + Z275

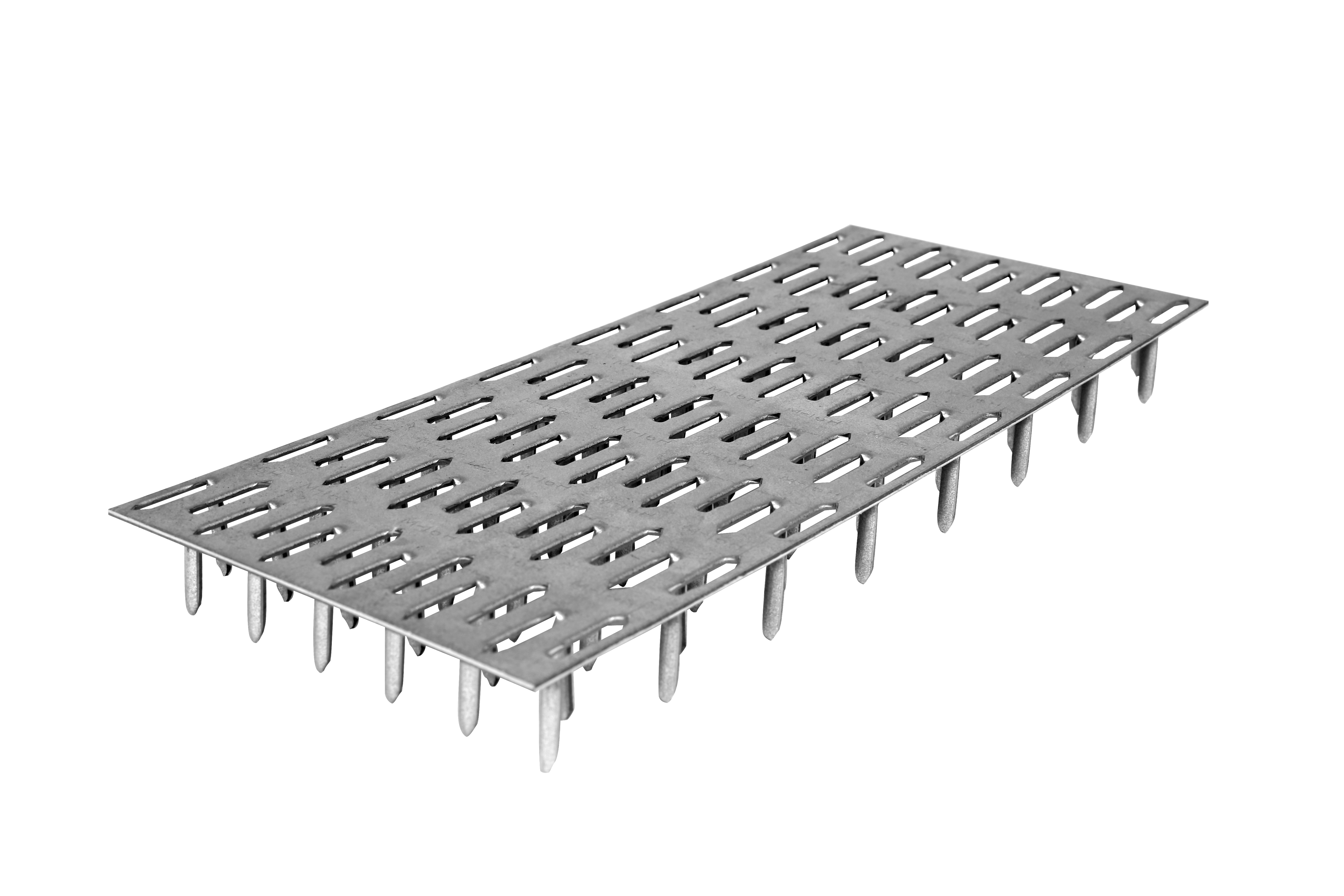

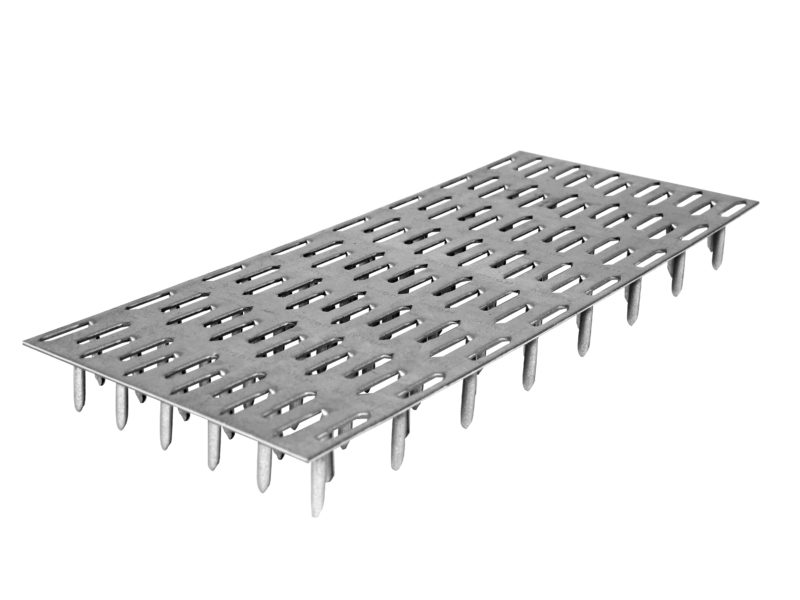

Nagelplatte M16H

Eigenschaften:
  • Dicke 1.5 mm
  • Nagellänge 20.8 mm
  • Stahl S350GD + Z275

Nagelplatte M16S

Eigenschaften:
  • Dicke 1.5 mm
  • Nagellänge 20.8 mm
  • Stahl S235 + 1.4404 (Edelstahl)

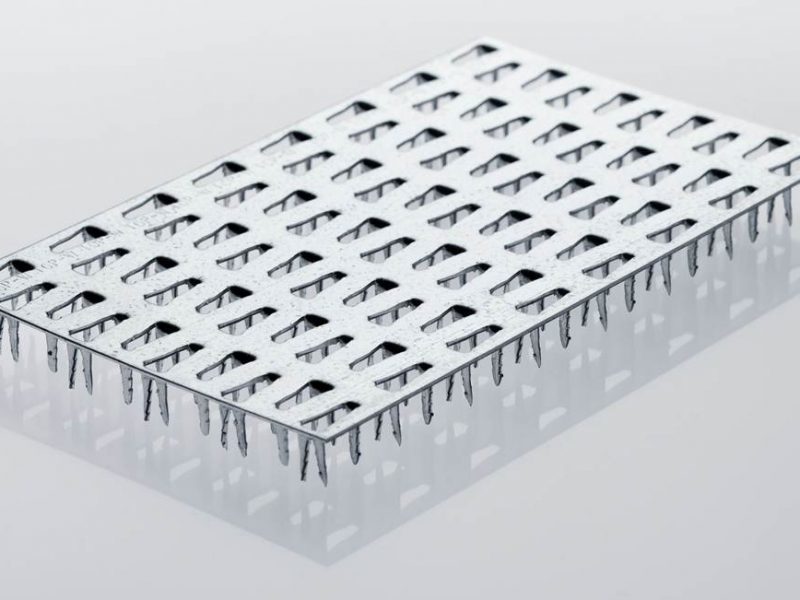

Nagelplatte Top-W

Eigenschaften:
  • Dicke 1.3 mm
  • Nagellänge 13.9 mm / 14.2 mm
  • Stahl S350GD + Z275
