MiTek Sägen

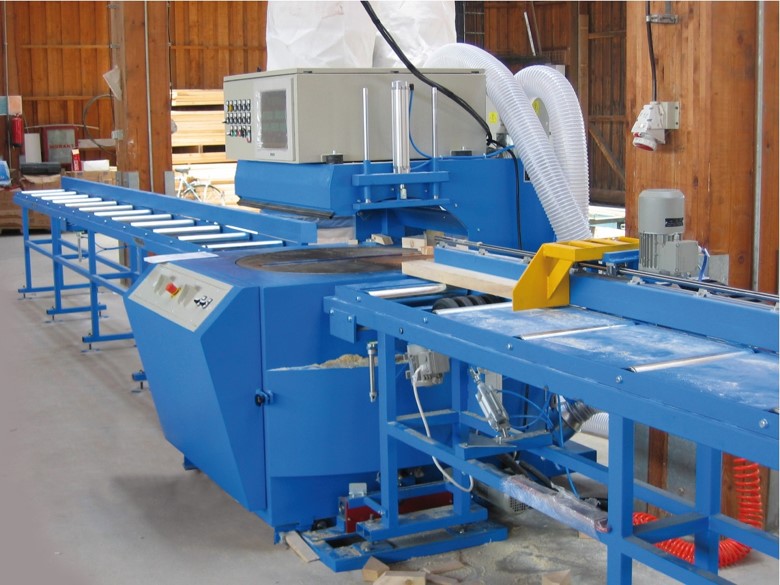

Easy-Cut Einblattsäge

BESCHREIBUNG

Die EasyCut ist eine industrielle Kappsäge, die speziell für die Bedürfnisse des Nagelplatten Binder sowie des Holzrahmenbaus optimiert wurde und in verschiedenen Ausstattungsvarianten erhältlich ist.
MiTek AV Software steuert die Säge direkt an, während die Säge an sich in den in den Betriebsarten manuell oder automatisch betrieben werden kann. Angesteurt werden die Positionierung des automatischen Längsanschlag, das Einstellen von Schnitt-, sowie Kippwinkel. Bei der Verwendung großer Querschnitte kann das Sägeblatt nach vorne-hinten verfahren werden, so dass auch sehr lange Schifterschnitte möglich sind.
Der Auszug bzw. Vorschub des Werkstücks erfolgt motorisch. Restabschnitte werden von einem Ausstoßer direkt vom Tisch in die Abfallbox oder den Förderer abgeräumt.
Der Touchscreen mit Rechner kann in das Netzwerk (auch WIFI) eingebunden werden. Somit könne Produktionsdaten direkt auf der Säge abgelegt werden. Ist ein Internetzugang eingerichtete kann die Säge bei Störungen auch direkt mit dem Online Service verbunden werden. Eine sichere Zweihandbedienung mit Fußschalter sowie die automatische Schutzhaube bieten einen hohen Arbeitsschutz.
Die EasyCut steht in verschieden Ausstattungsvarianten zur Verfügung.

STANDARDAUSSTATTUNG UND OPTIONEN

  • Gesamtlänge 15000 mm, Tischhöhe 6000 mm / 7000 mm, Tiefe bzw. Breite 2200 mm / 2440 mm
  • Gewicht 2500 kg
  • Strom 380/400V 3 Phasen, Absicherung differentiell 300 mA
  • Unterbrecher C60N courbe D 32A
  • Luftdruck 6 bis 7 bar
  • Späneabsaugung 2 x 160 mm, Absauge Luftstrom 28 bis 30 m/s je Auslass
  • Sägeblatt 800 mm, Sägeblattumdrehung 1800 U/min
  • Gesamtleistung 8 kW
  • Max. Holzbreite 300 mm
  • Drehwinkel 180°, Kippwinkel Beidseitig 38°
MiTek Sägen

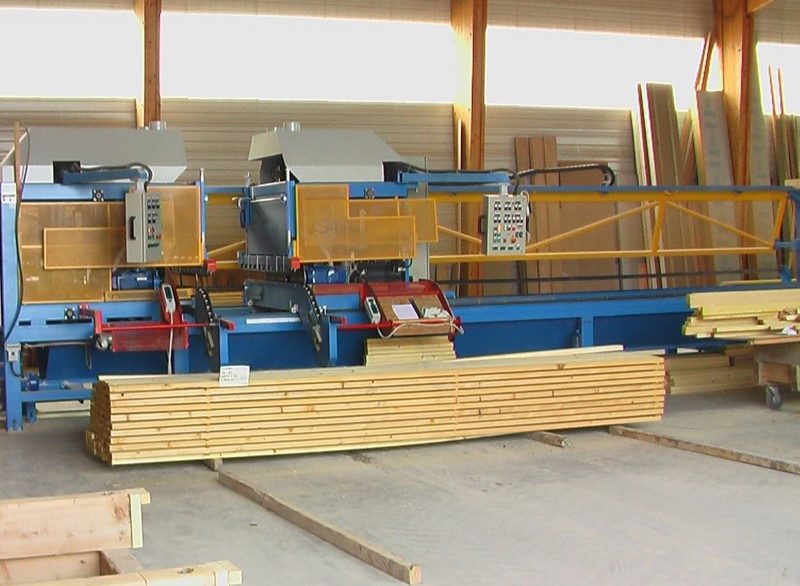

Athena 4 Blatt Säge

BESCHREIBUNG

Die Athena ist eine 4- Blattsäge mit Querförderer für hohe Schnittleistungen, optimiert für die Binder und Holzrahmenbau Industrie. Alle Antriebe und gesteuerten Achsen der vollautomatischen Säge sind mit Servo Motoren ausgestattet.
Standardausstattung mit je 2 Sägeblättern 800 mm bzw. 500 mm. Schwenkbereich der großen Blätter 84 deg/sec und der kleinen Blätter 180 deg/sec.
Für jede Schnittleistung kann die optimale Produktivität durch 3 unterschiedliche Bedienmodi : Automatisch (aus MiTek AV-Software), Semi-Automatisch, Manuell gewählt werden.
Die Wartung , Service und Bedienung aller Funktionen erfolgt über den Touch Screen mit Windows Benutzeroberfläche. Somit kann die Athena in das Netzwerk (auch WIFI) eingebunden werden und bei Störungen über das Internet mit dem Online Service, Fernwartung, verbunden werden.
Die robuste Bauweise und Verwendung hochwertiger Servoantriebe gewährleisten eine maximale Produktivität und hohe Schnittgenauigkeit.

STANDARDAUSSTATTUNG UND OPTIONEN

  • Abmessungen 11700 x 4800 x 2600 mm.
  • Gewicht 8500 kg.
  • Max. Stücklänge 7000 mm; Min. Stücklänge 550 mm, Abschnitt 90°; Max. Holzbreite 250 mm.
  • Vorne 2 Sägeblätter 800, 1450 U/min, 7.5 kW; Hinten 2 Sägeblätter 500, 2800 U/min, 3.5 kW.
  • Spannung 380/400 V 3 Phasen, Strom max. 63 A, Gesamtleistung 27 kW.
  • Absicherung differentiell 300 mA, Unterbrecher C60 courbe D.
  • Absaugstutzen 2 x 200 mm, Absaugung Luftstrom mit 28 bis 30 m/s je Anschluss.
  • Druckluft mit 6 bis 7 bar.
